CATV 1550nmOpticalTransmitter

CATVOpticalTransmitterInformasi Cepat:

Tempat Asal: Shenzhen, Cina (Daratan)

Nama Merek: OPTICO / OEM;

Nomor Model: CATV-TR-1550

Berat (maksimal): ≤2kg

panjang gelombang: 1550 ± 10nm

jumlah saluran: 59

Bekerja temp. E5E5E5~50

Rentang frekuensi: 47 ~ 750 (862)

Kelembaban relatif: 5 ~ 95

Jenis laser: DFB

Daya keluaran optik: 2 ~ 10

CATV Transmitter 2.jpg

Parameter Transmitter CATVOptical:

CATV Transmitter Specifications.png

Karakteristik Kinerja:

Rak standar 19 "1U, shell stainless steel berkualitas tinggi, dua model dibagi menjadi port optik depan dan belakang port optik.

47-862MHz (1000MHz dapat disesuaikan) bandwidth kerja.

Pilih laser DFB berkinerja tinggi yang terkenal secara internasional dengan spektrum sempit, linieritas yang baik, dan daya keluaran tinggi.

Sirkuit pemantauan otomatis komputer mikro yang terpasang di dalamnya dapat secara akurat memantau daya keluaran optik dan berbagai kondisi kerja laser secara real time, memastikan daya keluaran optik yang stabil, dan secara efektif memperpanjang masa kerja laser.

Teknologi predistorsi RF multi-frekuensi saat ini, perangkat RF GaA lengkap, dan struktur SMT lengkap secara efektif meningkatkan indikator CTB dan CSO yang paling penting dalam sistem CATV, sehingga indikator C / N juga dimaksimalkan. Pada saat yang sama, nilai kalorinya rendah dan dayanya kecil.

Sirkuit stabilisasi suhu laser (ATC) dan sirkuit stabilisasi keluaran daya optik (APC) untuk memastikan kinerja laser terbaik.

Panel depan dilengkapi dengan indikator status kerja, dan panel belakang dibiarkan dengan port uji RF.

Mengadopsi desain struktur pembuangan panas yang andal untuk memastikan stabilitas tinggi dan masa kerja seluruh alat berat.

Setiap parameter status kerja dan informasi kesalahan peralatan dapat ditampilkan pada layar LCD Cina melalui unit pemantauan terpusat, atau melalui antarmuka manajemen jaringan RJ45 dari platform sistem untuk mewujudkan pemantauan terpusat dari manajemen jaringan.

Aplikasi:

1550 pemancar optik modulasi langsung dirancang dan diproduksi sesuai dengan standar tingkat komunikasi. Ini terutama digunakan untuk transmisi serat optik jarak jauh dari sinyal gambar TV, sinyal TV digital, sinyal suara telepon dan sinyal data (atau data terkompresi).

1550 modulasi langsung kinerja pemancar optik dan indikator teknis memenuhi persyaratan internasional, desain fokus pada biaya produk, adalah pembangunan jaringan transmisi serat optik 1550nmCATV besar dan menengah peralatan transmisi pilihan yang ekonomis.

CATVOpticalTransmitterPackaging& Pengiriman:

Rincian kemasan: 1 pcs / tas gelembung, jumlah yang sesuai kotak perCarton;

Cara Pengiriman: Dengan ekspres internasional seperti UPS, Fedex, DHL, TNT, dll. Atau dengan kereta api, laut, atau udara, dll;

catv transmitter shipping ways.jpg

NetworkControl 1550nm CATVOpticalTransmitter

Pemancar optik CATV 1550nm berkinerja tinggi baru. Ketinggian pemancar adalah 1U, pemancar dapat dipasang pada bingkai 19 ”dengan nyaman. Perangkat utama mengadopsi kebisingan rendah AOI, XT, JDSU DFB yang berisi lemari es termoelektrik, pemancar gelombang kontinu. Karena bagian-bagian kunci mengadopsi merek internasional dan teknologi kontrol sistem yang optimal dan teknologi kontrol jaringan SMNP oleh perusahaan, maka seluruh indeks kinerja teknis mencapai standar peralatan impor yang serupa, menyediakan transmisi gambar, gambar, gambar, atau sinyal digital terkompresi jarak jauh yang berkualitas dan komunikasi telepon.

1. Kualitas tinggi: Teknologi kontrol optimal sistem asli, teknik predistorsi RF membuat sistem mendapatkan indeks CTB, CSO dan SBS terbesar saat menjamin kinerja yang sangat baik.

2. Fleksibilitas: Emisi laser dan sirkuit pemrosesan RF mengadopsi mode desain modular, maka layanan purna jual dan entri impor pedagang asing menjadi lebih nyaman.

3. Keandalan: 19" Rak standar 1U, catu daya switching berkinerja tinggi yang terintegrasi, dapat bekerja pada sakelar otomatis level 85 -265Vac MS, pendinginan sasis dapat dikontrol secara otomatis berdasarkan suhu.

4. Intuisi: Laser adalah komponen mesin yang paling mahal, mesin yang dilengkapi dengan mikroprosesor memonitor keadaan kerja laser, jendela panel LCD menampilkan parameter operasi.

5. Jenis jaringan: Pilih jaminan transponder pemantauan status semua bagian untuk memenuhi standar nasional dan kompatibel dengan standar SCTE HMS, memungkinkan manajemen jaringan untuk memantau kemampuan.

6. Jenis modul ganda: Dalam rak standar 19" 1U, ada satu modul emisi optik yang terintegrasi untuk menghemat ruang aplikasi.

7. Plug adalah tipe draw-out: switching power supply adalah tipe draw-out dengan struktur profil aluminium, ini sangat membantu untuk pendinginan dan penggantian. Selain itu dapat membuat cadangan panas-dingin pasokan ganda.

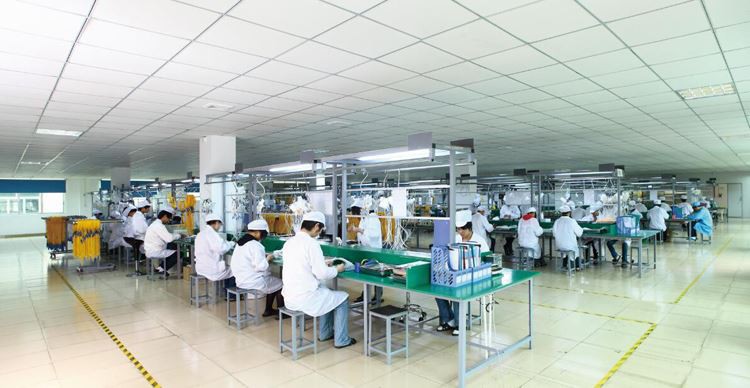

Bengkel Pabrik:

Optico Company Pictures
