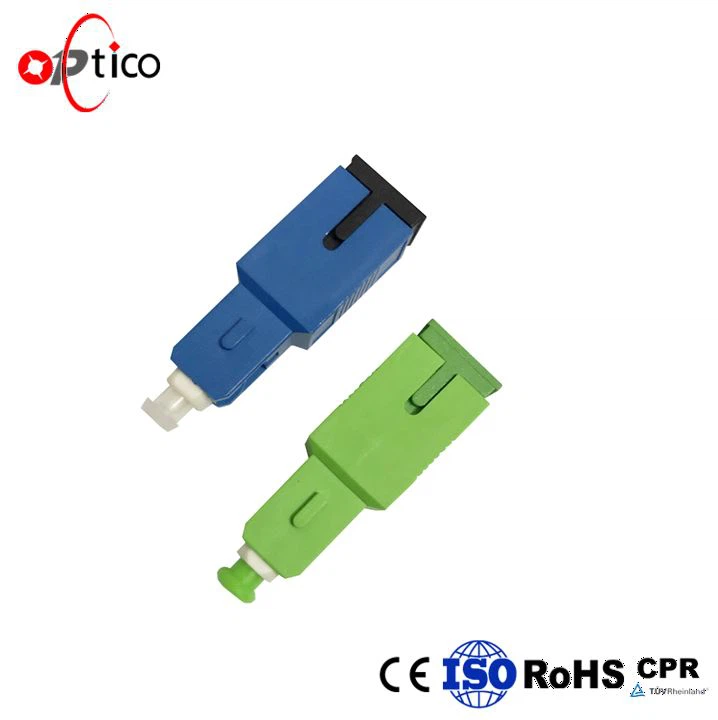

Reflektor Serat SC APC 1650nm

Reflektor kisi fiber bragg adalah reflektor pita khusus berbiaya rendah yang dipasang di sisi unit jaringan optik (ONU). Ini dapat memantulkan pulsa cahaya (1650 +/- 5 nm) dari OTDR di sisi terminal garis serat (OLT) hampir 100%, sedangkan pita kerja jaringan optik pasif (PON) ditransmisikan secara normal. OTDR dapat menentukan apakah garis serat normal dengan mendeteksi sinyal yang dipantulkan oleh reflektor kisi serat. Ketika sinyal yang dipantulkan lebih rendah dari nilai normal, kehilangan garis terlalu besar; ketika nilai refleksi adalah 0, garis serat optik rusak。 Oleh karena itu, kita dapat mempertahankan garis serat tepat waktu dengan pemantauan real-time dari garis serat.

Kirim permintaan

Men-download

Reflektor Serat SC APC 1650nm

Reflektor serat optik, juga dikenal sebagai kisi Fiber Bragg, biasanya dipasang di ujung depan jaringan ONU, dengan peralatan OTDR, pemantauan jaringan optical link point-to-point (PTP) atau point-to-multi-point (PTMP) dapat direalisasikan, dan anomali jaringan dapat tercermin dengan cepat dan akurat. Reflektor serat optik SC yang disediakan oleh OPTICO adalah perangkat optik yang ideal untuk pemantauan tautan jaringan karena kelebihannya seperti kehilangan penyisipan yang baik, reflektivitas tinggi, dan pemasangan yang nyaman. Ini banyak digunakan dalam jaringan PON, pengujian OTDR, pengujian ruang komputer pusat dan FTTX.

Fitur

• Kehilangan penyisipan rendah

• Reflektivitas tinggi

• Instalasi yang mudah dan keuntungan lainnya, adalah tautan jaringan yang memantau perangkat optik yang ideal

• Sesuai dengan standar GR 326, IEC 51300-2, ROHS, IEC 61754-4

• Banyak digunakan dalam jaringan PON, pengujian OTDR, ruang pengujian pusat, FTTX dan lainnya

Tampilan gambar(Unit:mm)

Persyaratan Teknisi:

1.Bahan: Plastik

2. Ukuran gambar hanya untuk referensi

Tag populer: Reflektor serat 1650nm sc apc, Cina, produsen, pemasok, pabrik, grosir, disesuaikan

Parameter	Satuan	SC Fiber Reflector-Wanita-Pria
Panjang gelombang kerja	Panjang gelombang transmisi	Nm	1260-1625	1260-1600
	Panjang gelombang refleksi		1645-1655	1620-1630
Panjang gelombang transmisi	Kehilangan penyisipan	Db	≤1.4@1260~1360nm	≤1.4@1260~1360nm
			≤1.4@1460~1600nm	≤1.4@1460~1580nm
			≤2.0@1600~1625nm	≤2.0@1580~1600nm
			>21/1645~1655nm	>21@1620~1630nm
	Kerugian pengembalian		>35@1260~1360nm	>35@1260~1360nm
			>35@1460~1600nm	>35@1460~1580nm
			>35@1460~1600nm	>35@1460~1580nm
			>25@1600~1625nm	≤1.0@1620~1630nm
Panjang gelombang refleksi	Kehilangan penyisipan	Db	≤1.0@1645~1655nm	≤1.0@1620~1630nm
PDL		Db	≤0,4
Riak		Db	≤0,6
WD1		Db	≤0,5
Daya Optik Maksimum		Dbm	≤27
Tipe Ferrule		/	PC atau APC
Arah Transmisi		/	Tidak terarah dan dua arah
Suhu Operasi		°C	-20~+70
Kelembaban Operasi		%RH	5~95
Suhu Penyimpanan		°C	-40~+85
