Warna Kabel Fiber Patch

Seperti yang kita semua tahu, warna jaket luar yang berbeda dari kabel patch serat mewakili berbagai jenis kabel patch serat optik. Anda sering bingung membedakan fiber patch cord berdasarkan warna jaket luar? Jangan khawatir. Kita dapat mengacu pada EIA/TIA-598, standar yang diakui secara global untuk pemasangan kabel serat optik. Dikembangkan oleh Asosiasi Industri Telekomunikasi AS, EIA/TIA-598 menentukan kode warna serat untuk berbagai jenis kabel tambalan serat. Kode tersebut menentukan warna jaket luar, konektor, dan serat optik, membantu kami mengelola kabel patch serat dengan lebih baik dan mengurangi kesalahan buatan manusia.

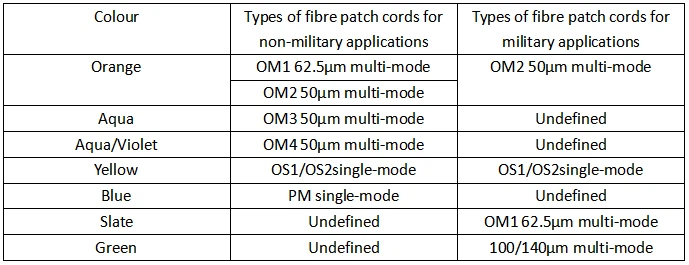

Warna jaket luar dari kabel patch serat bervariasi dengan jenis serat dan lingkungan aplikasi, seperti yang ditunjukkan pada tabel di bawah ini.

Selain warna jaket luar yang ditentukan dalam standar warna EIA/TIA-598, beberapa pemasok juga mengklasifikasikan kabel fiber patch dengan pola khusus yang tercetak di jaket luar.

Karena pemolesan yang berbeda untuk konektor serat, pengkodean warna serat sering digunakan untuk membedakan antara jenis konektor serat optik. Namun, konektor serat optik logam seperti FC dan ST tidak dapat diberi kode warna, sehingga beberapa pemasok menandainya menggunakan selongsong khusus, yang warnanya dapat bervariasi dari satu pemasok ke pemasok lainnya.

Sebagaimana ditentukan oleh EIA/TIA-598, dalam kabel tambalan serat optik multi-inti, serat biasanya diberi kode warna dalam kelompok 12 dan dihitung searah jarum jam.

Karena jumlah inti serat yang berbeda, ada dua kasus pengkodean warna serat optik sebagai berikut.

Jika inti serat mencapai 12: Untuk membedakan antara serat yang berbeda, setiap serat akan ditandai dengan 12 warna berbeda, seperti biru untuk serat pertama dan jingga untuk serat kedua, sebagaimana dirinci dalam tabel di bawah ini.

Jika inti serat lebih dari 12: 12 warna sebelumnya biasanya diulang, tetapi serat ditandai dengan warna lain untuk membedakannya, misalnya serat ke-13 memiliki jaket luar biru dengan pelacak hitam.

Pengkodean warna serat optik membantu kami mengidentifikasi secara visual jenis kabel patch serat optik dan membuatnya lebih mudah untuk dikelola. Namun, ada begitu banyak jenis dan warna kabel patch serat optik di pasaran yang terkadang tidak memungkinkan untuk membedakannya berdasarkan informasi ini saja, sehingga Anda dapat memeriksa jenis dan spesifikasi kabel patch serat optik untuk membantu. Anda lebih baik membedakan mereka.
