Tinjauan Konektor Loopback MPO: Alat Esensial untuk Pengujian Jaringan dan Diagnostik

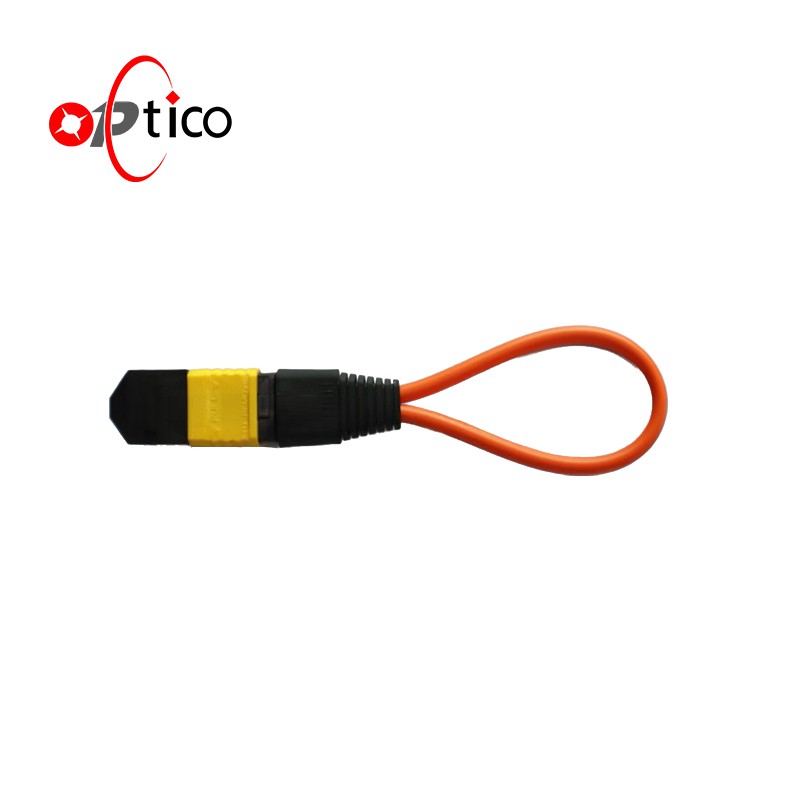

MPO (multi - Fiber Push on) Konektor loopback adalah alat penting yang digunakan dalam industri komunikasi serat optik untuk pengujian dan diagnostik jaringan. Konektor ini memungkinkan pengujian port transceiver dengan mensimulasikan koneksi aktif, memungkinkan untuk pemeriksaan dan verifikasi tautan jaringan. Fungsi utama loopback MPO adalah untuk mendeteksi potensi kelainan dalam sistem jaringan melalui gema sinyal yang ditransmisikan.
Panduan ini membahas komponen penting dari konektor loopback MPO, yang mencakup konektor MPO itu sendiri - yang mampu menampung beberapa serat - serta kabel serat optik yang diperlukan, penghentian yang tepat, rumah pelindung, dan kabel patch pengkondisian mode opsional. Artikel ini mengkategorikan loopback MPO berdasarkan jumlah serat, jenis serat, dan polaritas untuk secara jelas menguraikan berbagai opsi yang tersedia untuk skenario pengujian tertentu.
Fitur utama konektor loopback MPO disorot, seperti kemampuan koneksi kepadatan - yang tinggi, kemudahan penggunaan, fleksibilitas dalam jenis koneksi, penghentian sinyal yang tepat, dan desain pelindung yang memastikan daya tahan dan keandalan selama proses pengujian. Konektor ini berperan penting dalam memverifikasi koneksi, melakukan tes kinerja, pemecahan masalah masalah jaringan, dan meningkatkan efisiensi kabel keseluruhan.
Di pusat data, di mana bandwidth tinggi dan kinerja yang andal sangat penting, konektor loopback MPO memainkan peran penting dalam memastikan keandalan jaringan, mengoptimalkan proses pemulihan, dan mendukung arsitektur yang dapat diskalakan. Pengujian reguler menggunakan MPO Loopbacks AIDS dalam mempertahankan kondisi jaringan yang optimal, pada akhirnya mendorong efisiensi dan fungsionalitas jaringan serat optik modern, terutama di lingkungan permintaan - yang tinggi seperti pusat data.
MPO Loopback digunakan untuk menguji sistem jaringan dalam sinyal kembali, melalui sinyal gema, dapat mendeteksi tautan jaringan dalam berbagai kelainan potensial, tes ini banyak digunakan, untuk memastikan tautan jaringan normal menyediakan cara pengujian yang efektif.
Memahami Esensi Multi - Dorong Serat pada Konektor Loopback MPO untuk Pengujian Transceiver Jaringan
Multi - dorongan serat pada konektor loopback MPO digunakan untuk menguji port transceiver dalam sistem jaringan dengan membuat loop untuk mensimulasikan transceiver yang terhubung ke tautan aktif. Komponen kunci dari loopback MPO termasuk:
1. MPO Connector: Konektor MPO adalah konektor serat {1} {1} {yang biasanya terdiri dari 12, 24, atau 32 serat. Ini memungkinkan koneksi kepadatan- tinggi dan biasanya digunakan di pusat data untuk aplikasi optik paralel.
2. Kabel Fiber Optic: Konektor loopback MPO mencakup kabel serat optik dengan antarmuka MPO di satu ujung dan antarmuka MPO lain atau antarmuka - tunggal atau antarmuka Fiber LC atau SC di ujung lainnya, tergantung pada kebutuhan pengujian.
3. Pengakhiran: Serat dalam konektor loopback MPO diakhiri dengan konektor presisi dan disejajarkan dengan hati -hati untuk memastikan transmisi sinyal yang akurat selama prosedur pengujian.
4. Perumahan atau Boot: Konektor loopback MPO dapat mencakup perumahan atau sepatu bot pelindung di sekitar konektor untuk memberikan bantuan dan perlindungan regangan untuk kabel dan konektor serat optik.
5. Mode Conditioning Patch Cord (jika diperlukan): Dalam beberapa kasus, mode pengkondisian mode patch dapat dimasukkan sebagai bagian dari perakitan loopback MPO untuk mengatasi persyaratan sinyal optik tertentu dalam jenis skenario pengujian tertentu.
Jenis Loopback MPO
Perangkat Loopback MPO adalah alat pengujian dan diagnostik yang digunakan dalam jaringan serat optik. Mereka terutama digunakan untuk memverifikasi kinerja tautan serat optik dan pemecahan masalah. Menurut berbagai fungsi dan karakteristik, loopback MPO dapat dibagi menjadi beberapa jenis utama:
1. Klasifikasi berdasarkan jumlah serat
MPO-12 Loopback: Perangkat loopback yang berisi 12 serat, cocok untuk pengujian tautan serat optik umum.
Loopback MPO-24: Berisi 24 serat, biasanya digunakan untuk kebutuhan pengujian kepadatan yang lebih tinggi.
Loopback MPO-48: Mendukung 48 serat, cocok untuk skenario aplikasi kepadatan yang sangat tinggi.
2. Klasifikasi berdasarkan Jenis Serat
Single - Mode MPO Loopback: Digunakan untuk menguji single - Mode tautan serat, cocok untuk transmisi jarak- jarak jauh.
Multi-mode MPO Loopback: Used for testing multi-mode fiber links, suitable for short-distance and high-bandwidth applications, including OM1 MPO Loopback, OM2 MPO Loopback, OM3 MPO Loopback, OM4 MPO Loopback, OM5 MPO Loopback.
3. Klasifikasi berdasarkan Jenis Polaritas
Tipe A Loopback: Pengaturan serat adalah 1: 1, dan serat pengiriman dan penerima diatur dalam konfigurasi yang sama.
Tipe B Loopback: Serat pengiriman dan penerima diatur dalam konfigurasi timbal balik.
Type C Loopback: Non - koneksi timbal balik dicapai melalui metode koneksi yang berbeda, cocok untuk konfigurasi jaringan tertentu.
Fitur Konektor Loopback MPO meliputi:
High - Koneksi kepadatan: Konektor MPO biasanya mendukung serat 12, 24, atau 48 untuk koneksi kepadatan - tinggi, membuatnya ideal untuk aplikasi seperti pusat data yang membutuhkan sejumlah besar koneksi serat.
Pengujian Mudah: MPO Loopback dapat mensimulasikan koneksi antar perangkat, menyederhanakan proses pengujian port transceiver serat. Dengan melingkarkan sinyal, fungsi transmisi dan menerima perangkat dapat dikonfirmasi dengan cepat.
Fleksibilitas: Bergantung pada persyaratan pengujian, konektor loopback MPO dapat dilengkapi dengan antarmuka serat yang berbeda (seperti konektor tunggal - Fiber LC atau SC) untuk memberikan solusi koneksi yang fleksibel.
Pengakhiran yang tepat: - yang dibangun dalam serat optik diakhiri dan disejajarkan secara tepat untuk memastikan transmisi sinyal yang akurat selama pengujian dan mengurangi kehilangan sinyal.
Desain Pelindung: Biasanya dilengkapi dengan rumah pelindung atau jaket untuk melindungi konektor dan kabel serat dari kerusakan fisik dan stres.
Adaptor pengkondisian mode: Dalam beberapa kasus, loopback MPO juga dapat dilengkapi dengan kabel pengkondisian mode untuk memenuhi persyaratan sinyal optik tertentu dan memastikan akurasi pengujian di bawah jenis dan konfigurasi serat yang berbeda.
Kompatibilitas: MPO Loopback kompatibel dengan berbagai perangkat jaringan dan standar serat, meningkatkan fleksibilitas aplikasinya di berbagai lingkungan jaringan.
Dengan fitur -fitur ini, konektor Loopback MPO menyediakan solusi yang efisien dan andal untuk pengujian jaringan.
Meningkatkan Kinerja Telekomunikasi: Peran penting konektor loopback MPO dalam pengujian serat optik
MPO (Multi - Fiber Push on) Loopback adalah teknologi pengujian dan verifikasi dalam komunikasi serat optik, yang biasa digunakan di pusat data dan lingkungan komputasi kinerja- yang tinggi. Berikut ini adalah beberapa aplikasi mpo loopback dan skenario penggunaan di pusat data.
Aplikasi MPO Loopback
Verifikasi Koneksi:
MPO Loopback dapat digunakan untuk memverifikasi fungsionalitas koneksi serat optik. Dengan menghubungkan konektor MPO ke pemancar dan penerima, dapat diperiksa apakah sinyal dapat berhasil ditransmisikan di antara keduanya.
Pengujian Kinerja:
Dalam jaringan serat optik, loopback MPO dapat digunakan untuk menguji kinerja tautan, seperti mengukur data seperti atenuasi, kehilangan penyisipan, dan bandwidth tautan untuk memastikan keandalan dan kinerja jaringan.
Pemecahan masalah:
MPO Loopback dapat membantu teknisi dengan cepat mengidentifikasi dan menemukan masalah di jaringan. Dengan menggunakan pengujian loopback, teknisi dapat mengesampingkan masalah dengan koneksi serat, pemancar, dan penerima sendiri.
Tingkatkan efisiensi kabel:
Menggunakan MPO Loopback dapat mengurangi kompleksitas proses pemasangan kabel dan menyederhanakan arsitektur jaringan, terutama di lingkungan yang membutuhkan sejumlah besar serat.
Saluran Serat dan Pengujian Interkoneksi Pusat Data:
Di pusat data, tes loopback dilakukan pada saluran serat atau interkoneksi bandwidth - lainnya untuk memastikan kualitas transmisi.
Gunakan di pusat data
High - koneksi kepadatan:
Pusat data perlu mendukung sejumlah besar koneksi, dan konektor MPO dapat memberikan koneksi serat kepadatan - yang tinggi dalam ruang yang relatif kecil. Menggunakan MPO Loopbacks dapat secara efektif melakukan tes koneksi skala {{2} {{2} yang besar.
Arsitektur jaringan yang fleksibel:
Pusat data biasanya menggunakan arsitektur jaringan modular dan scalable, dan loopback MPO dapat memfasilitasi penyebaran cepat dan pengujian arsitektur layanan baru.
Pastikan Keandalan Jaringan:
Penggunaan loopback MPO secara teratur untuk pengujian dapat mengidentifikasi masalah potensial, memastikan bahwa jaringan di pusat data selalu dalam keadaan kerja terbaik, dan mengurangi probabilitas kegagalan.
Mengoptimalkan Pemulihan Jaringan:
Ketika pusat data gagal, pengujian loopback cepat dapat mempercepat pemulihan kesalahan dan memastikan kesinambungan dan ketersediaan layanan.
Memenuhi persyaratan bandwidth yang tinggi:
Dengan pengembangan aplikasi komputasi awan dan data besar, permintaan bandwidth di pusat data terus meningkat. MPO Loopbacks dapat mendukung transmisi bandwidth - tinggi dan memenuhi kebutuhan aplikasi jaringan modern.
Secara umum, teknologi loopback MPO memainkan peran penting dalam pusat data, memastikan operasi yang stabil dari jaringan pusat data dengan menyederhanakan proses pengujian, dan meningkatkan kinerja dan keandalan.
