Sakelar Optik Mekanis 1X1

1x1 Sakelar Optik Mekanis Prinsip kerja sakelar optik mekanis adalah untuk mengalihkan sinyal optik dengan memindahkan serat optik secara fisik dengan bantuan perangkat mekanik. Dengan menggerakkan prisma atau coupler arah, cahaya di ujung input diarahkan ke...

Sakelar Optik Mekanis 1x1

Prinsip kerja switch optik mekanis adalah untuk mengalihkan sinyal optik dengan secara fisik memindahkan serat optik dengan bantuan perangkat mekanis. Dengan memindahkan prisma atau coupler arah, cahaya di ujung input diarahkan ke port output yang diperlukan. Ada tiga jenis utama switch optik mekanis: yang pertama adalah penggunaan prisma untuk beralih teknologi jalur optik, yang kedua adalah penggunaan teknologi switching cermin, dan yang ketiga adalah beralih jalur optik dengan memindahkan serat optik.

Parameter	satuan	OP-MOS-1×2
Rentang Panjang Gelombang	Nm	850±40 / 1300±40	1260 ~ 1650
Uji Panjang Gelombang	Nm	850 / 1300	1310 / 1550
Kerugian Penyisipan 1, 2	Db	Ketik:0.5	Maks:0.8	Ketik:0.4	Maks:0.6
Kerugian Pengembalian 1, 2	Db	MM ≥ 30 SM ≥ 50
Crosstalk 1	Db	MM ≥ 65 SM ≥ 70
Pdl	Db	≤0,05
WDL	Db	≤0,25
Pengulangan	Db	≤±0,02
Tegangan Operasi	V	3.0 atau 5.0
Daya tahan	Siklus	≥ 10 Juta
Waktu Pengalihan	Ms	≤8
Daya Optik	Mw	≤500
Suhu Pengoperasian	°C	-20 ~ +70
Suhu Penyimpanan	°C	-40 ~ +85
Kelembaban Relatif	%	5 ~ 95
berat	g	14
dimensi	Mm	(L)27.0×(W)12.0×(H)8.2 ±0.2 atau Desain pelanggan
nota:¹Dalam suhu operasi dan SOP. ²Tidak termasuk Konektor.

Fitur:

Kehilangan penyisipan rendah,
Rentang panjang gelombang lebar,
Crosstalk rendah,
Stabilitas tinggi, keandalan tinggi,
Bebas epoksi di Jalur Optik,
Kait dan No-latching,

aplikasi:

R&D di Laboratorium
Pemantauan Sistem
OADM
MAN (Jaringan Area Metropolitan)

Konfigurasi Pin:

jenis	negara	Rute Optik	Penggerak Listrik				Status Sensor
1×1			Pin1	Pin 5	Pin 6	Sematkan 10	Sematkan 2-3	Pin 3-4	Pin 7-8	Pin 8-9
Menempel	sebuah	Cahaya tertutup	---	---	Gnd	V+	tutup	buka	buka	tutup
Menempel	B	P1-P2	V+	Gnd	---	---	buka	tutup	tutup	buka
Non- Menempel	sebuah	Cahaya tertutup	---	---	---	---	tutup	buka	buka	tutup
Non- Menempel	B	P1-P2	V+	---	---	Gnd	buka	tutup	tutup	buka

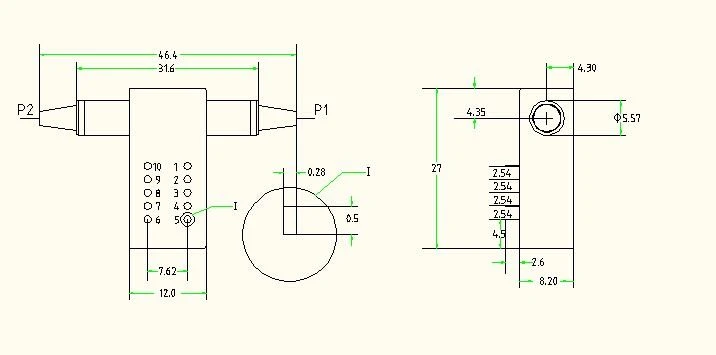

dimensi:

Spesifikasi Elektral:

	Spesifikasi	voltase	arus	resistansi
5V	Menempel	4.5 ~ 5.5 V	36 ~ 44 mA	125 Ω
5V	Tidak kait	4.5 ~ 5.5 V	26 ~ 32 mA	175 Ω
3V	Menempel	2.7 ~ 3.3 V	54 ~ 66 mA	50 Ω
3V	Tidak kait	2.7 ~ 3.3 V	39 ~ 47 mA	70 Ω

Informasi pengembaraan

Jenis Serat	voltase	Tipe sakelar	Uji Panjang Gelombang	Tipe Tabung	Panjang serat	Konektor
SM:SM,9/125	Pukul 3:3V	L:Kait	850:850nm	25:250um	05:0.5m±5cm	FP:FC/PC,FA:FC/APC
M5:MM,50/125	Pukul 3:3V		1310:1310nm	90:90um	10:1.0m±5cm	SP:SC/PC,SA:SC/APC
M6:MM,62,5/125	5:5V	N:Non-kait	13/15:1310/1550nm	X:Lainnya	15:1.5m±5cm	LP:LC/PC,LA:LC/APC
X: Lainnya	5:5V		X:Lainnya		X:Lainnya	OO:Tidak Ada, X:Lainnya

Tag populer: Sakelar optik mekanis 1x1, Cina, produsen, pemasok, pabrik, grosir, disesuaikan
