Modul Mux/Demux DWDM 100G 8 Saluran
Modul Mux Demux pasif DWDM memberikan manfaat Dense Wave Division Multiplexer dalam solusi yang sepenuhnya pasif. Mereka dirancang untuk transmisi jarak jauh dengan panjang gelombang yang dikemas rapat pada rentang panjang gelombang C-band, hingga 48 panjang gelombang dalam jaringan 100GHz (0,8nm) dan 96 panjang gelombang dalam 50GHz jaringan (0,4nm). Standar ITU G.694.1 dan Telcordia GR1221, GR1209, CE, RoHS, FCC mematuhinya.
OPTICO DWDM Mux Demux bersifat modular, terukur dan sangat cocok untuk mengangkut layanan PDH, SDH / SONET, ETHERNET melalui WWDM, CWDM dan DWDM di tepi metro optik dan jaringan akses.
Spesifikasi Produk
| Parameter | 4 Saluran | 8 Saluran | 16 Saluran | ||||
| banyak | Demux | banyak | Demux | banyak | Demux | ||
| Panjang Gelombang Saluran (nm) | Jaringan ITU 100GHz | ||||||
| Akurasi Panjang Gelombang Pusat | ±0.5 | ||||||
| Jarak Saluran (GHz) | 100 | ||||||
| Channel Passband(@-0.5dB bandwidth)(nm) | Lebih besar atau sama dengan 0.22 | ||||||
| Kerugian penyisipan (dB) | Kurang dari atau sama dengan 1,6 | Kurang dari atau sama dengan 2,5 | Kurang dari atau sama dengan 3,5 | ||||
| Keseragaman Saluran (dB) | Kurang dari atau sama dengan 0.6 | Kurang dari atau sama dengan 1.0 | Kurang dari atau sama dengan 1,5 | ||||
| Riak Saluran (dB) | 0.3 | 0.3 | 0.3 | ||||
| Isolasi (dB) | Bersebelahan | N/A | ＞30 | N/A | ＞30 | N/A | ＞30 |
| Tidak berdekatan | N/A | ＞30 | N/A | ＞30 | N/A | ＞40 | |
| Kehilangan penyisipan Sensitivitas suhu (dB/derajat) | Kurang dari atau sama dengan 0,005 | ||||||
| Pergeseran Suhu Panjang Gelombang (nm/derajat) | ＜0.002 | ||||||
| Kerugian Ketergantungan Polarisasi (dB) | ＜0.1 | ||||||
| Dispersi Mode Polarisasi (PS) | ＜0.1 | ||||||
| Direktivitas (dB) | ＞50 | ||||||
| Kerugian Pengembalian (dB) | ＞45 | ||||||
| Penyerahan Daya Maksimum (mW) | 500 | ||||||
| Suhu Operasional (derajat) | -5~+75 derajat | ||||||
| Suhu Penyimpanan (derajat) | -40~+85 derajat | ||||||
| Dimensi paket (mm) | L100xW80xH10 (8CH Mdoule) | ||||||
Aplikasi
Kasus Proyek
Untuk memenuhi aplikasi pelanggan, sambungkan 8ch C53-C60 DWDM Mux Demux ke saluran 1530nm dari 8ch CWDM Mux Demux untuk mencapai hibrid. Penguat penguat digunakan untuk memperkuat keluaran saluran tunggal, yang mengoptimalkan sisa dan kualitas sinyal tautan.
Metode Penularan yang Berbeda
Sistem transmisi dua arah serat tunggal WDM
Sistem transmisi dua arah serat ganda WDM
Keuntungan DWDM kami
Kerugian penyisipan rendah
Isolasi Saluran Tinggi
Menghemat sumber daya serat
Sorotan Lainnya
• Multiplexing 8 saluran pada pasangan fiber
• Kehilangan penyisipan yang rendah
• Konektor LC/UPC
• Port monitor 1% untuk Tx dan Rx, memastikan kemudahan pemecahan masalah tanpa downtime
• Port 1310nm memungkinkan overlay pada jaringan 1310nm lama seperti 1000Base SFP LX, 10G SFP+ LR, 40G
QSFP+ LR4 dan 100G CFP LR4
• Perluasan pelabuhan untuk perluasan kapasitas di masa depan
• Sesuai dengan ITU G.694.1, gird ITU 100GHz, jarak 0,8 nm
• Teknologi filter film tipis berkualitas tinggi
• Pasif, tidak memerlukan listrik (MTBF sekitar 500 tahun)
Kepercayaan merek kami berasal dari tim produksi yang kuat
Sertifikat Internasional
CE-WDM
RJP
ROHS
Kekuatan Produksi yang Kuat

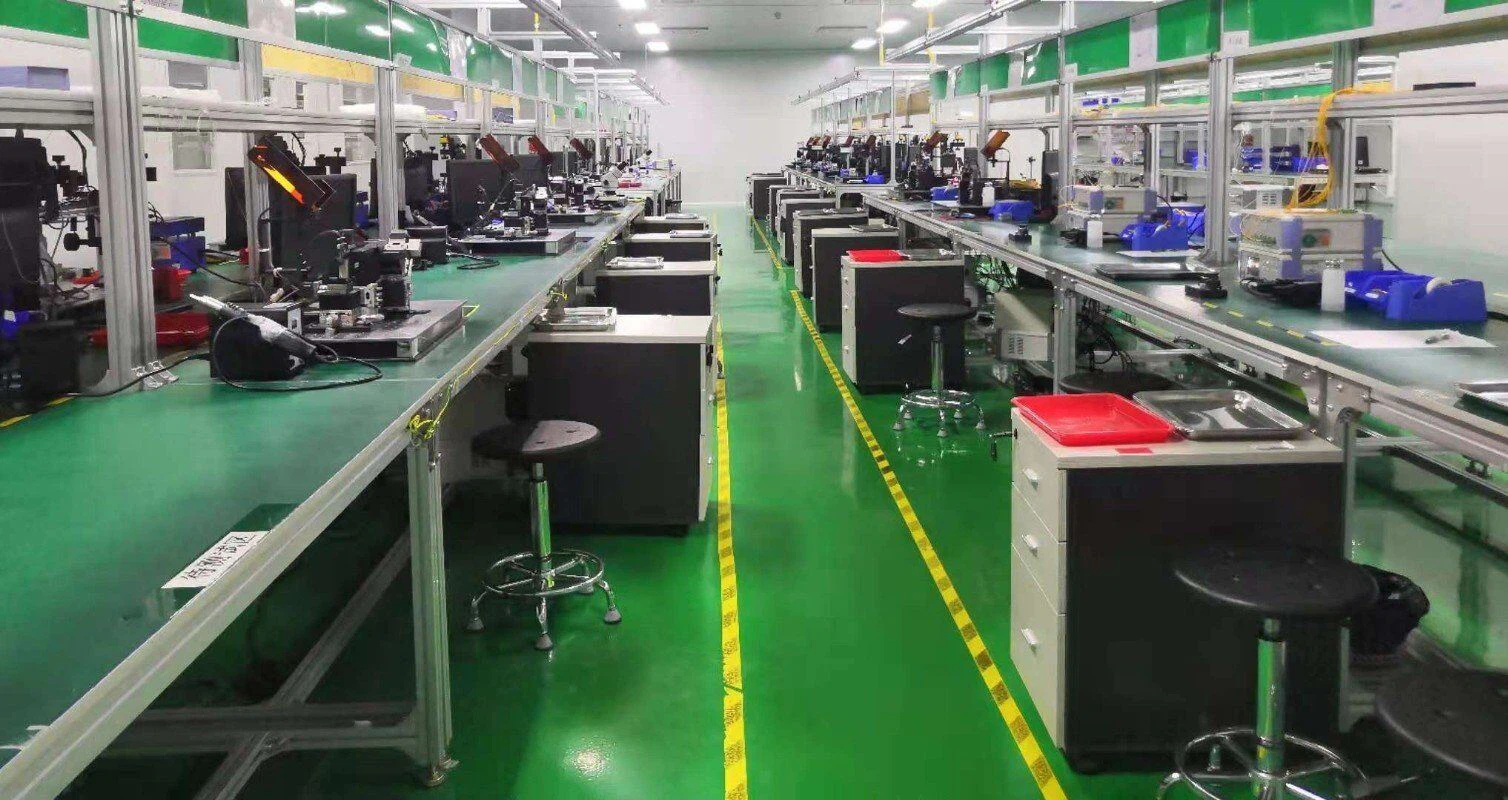

4 jalur Produksi WDM penuh

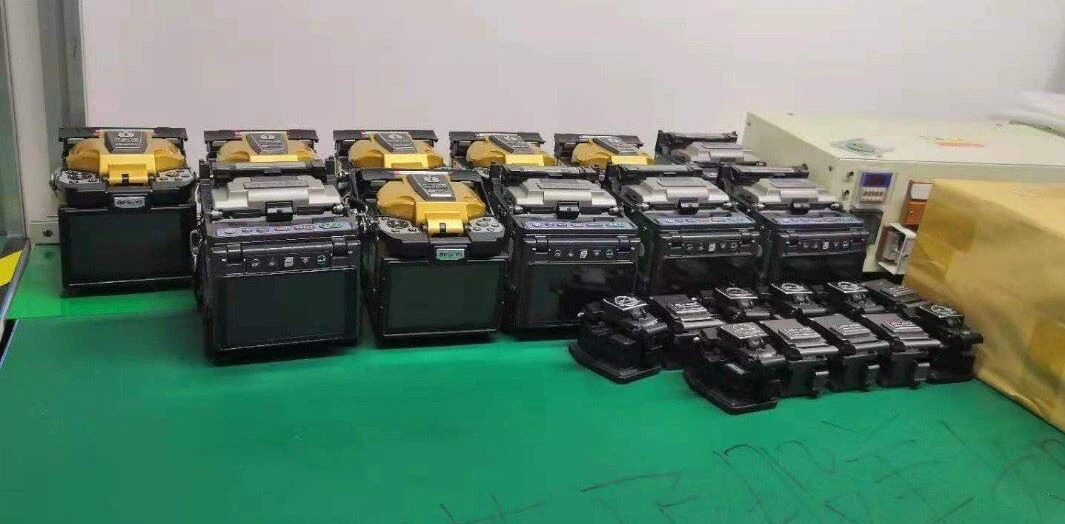

Peralatan uji yang diimpor

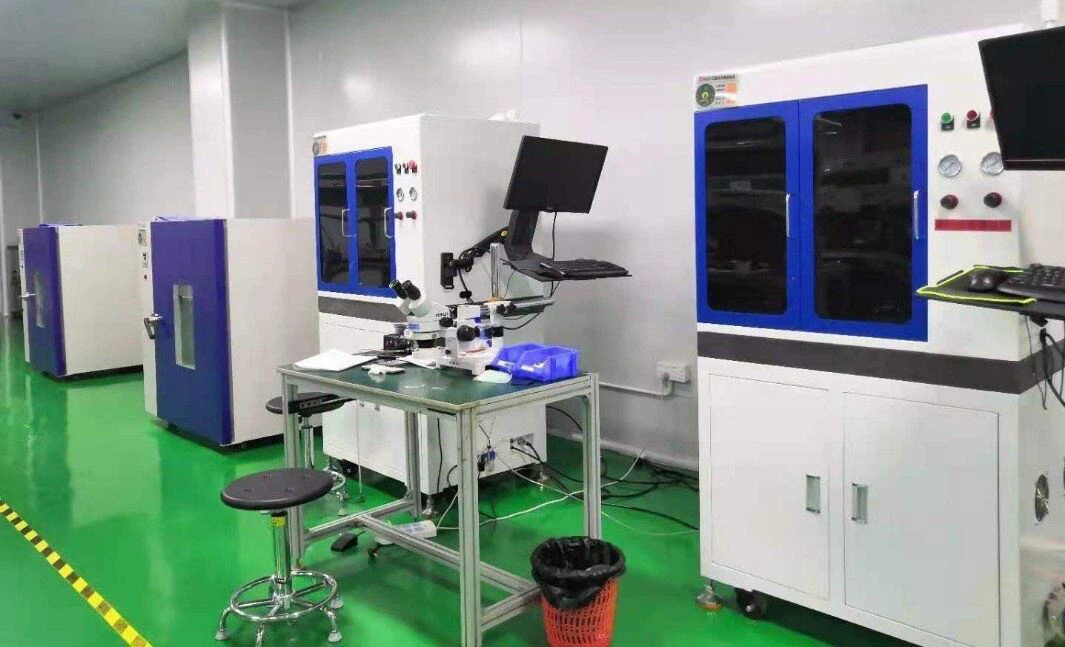

Siklus suhu tinggi dan rendah
Bagaimana kami dapat mendukung Anda
-
Respon cepat dalam 24 jam
-
Layanan satu-ke-satu
-
Dukungan tim teknis profesional
-
Memberikan solusi kualitas terbaik
-
Tim produksi yang kuat
-
Standar kontrol kualitas yang paling ketat
-
Pengiriman cepat
