Deskripsi Produk
Optico menawarkan serangkaian premium dari polarisasi (PM) 1x2 coupler yang mencakup spektrum penuh (460-2000 nm), yang dirancang untuk membagi input serat tunggal menjadi dua jalur output. Santai ini menggunakan serat panda untuk memberikan rasio kepunahan yang tinggi untuk cahaya yang memasuki sumbu lambat serat. Soupler lancip biconical lancip (FBT) yang direkayasa polarisasi direkayasa untuk sistem transmisi sinyal optik presisi tinggi, memungkinkan distribusi daya yang efisien sambil mempertahankan keadaan polarisasi dari sinyal optik. Lini produk ini banyak digunakan dalam aplikasi yang menuntut seperti penginderaan serat optik, sistem komunikasi optik, interferometri, komunikasi kuantum, dan penelitian ilmiah, di mana retensi dan stabilitas polarisasi yang luar biasa sangat penting.
PM480/PM 530 1 x2 fbt coupler dioptimalkan untuk panjang gelombang medis dan pencitraan umum, termasuk 473 nm, 488 nm, 520 nm, dan 532 nm.
Untuk skrup yang beroperasi dalam kisaran 560-2000 nm, aplikasi kombinasi balok umumnya tidak dianjurkan. Port yang tidak digunakan diakhiri secara internal di dalam rumah coupler untuk meminimalkan refleksi belakang.

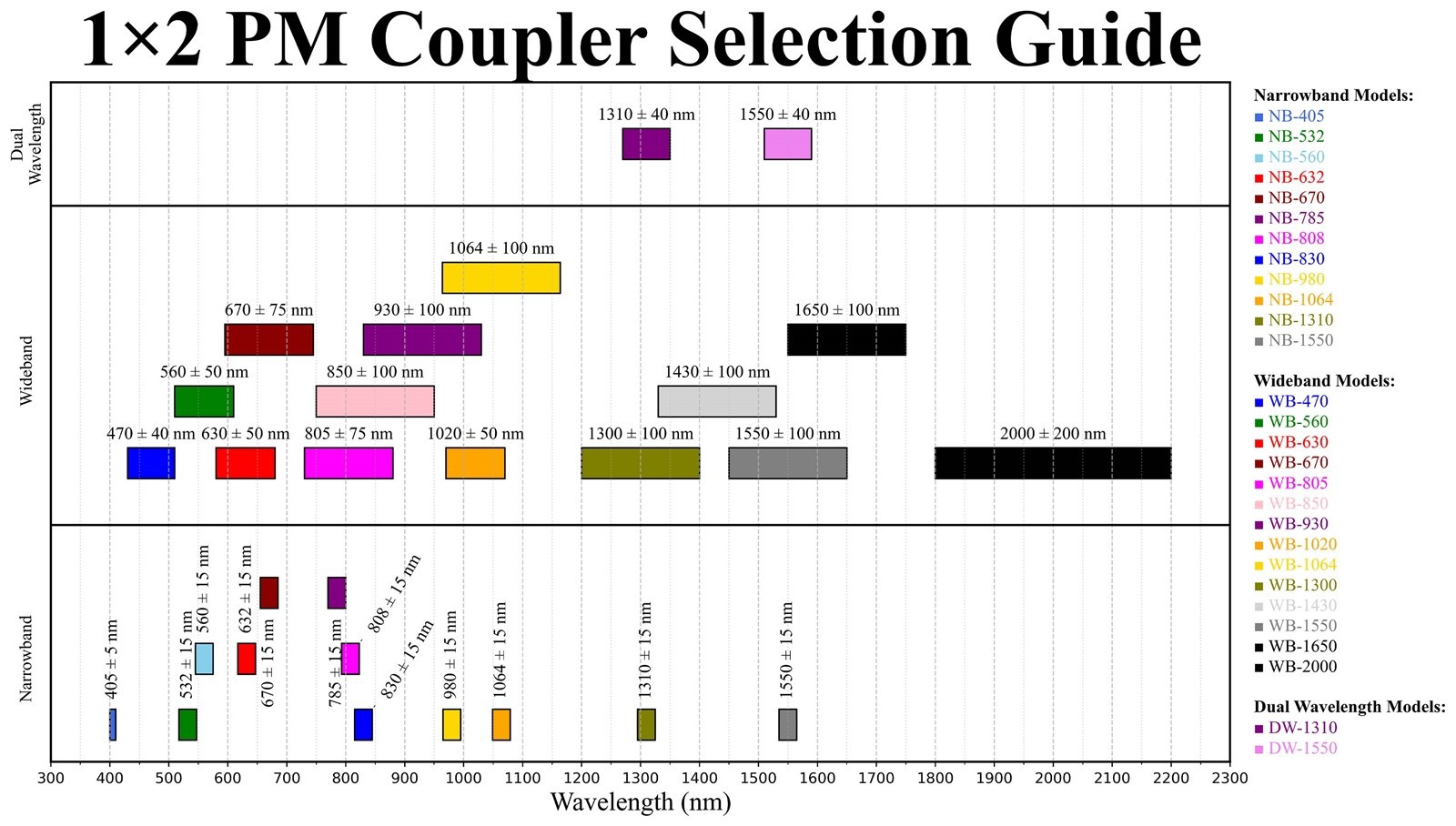

Panduan Pemilihan Kopler 1x2 PM.
Fleksibilitas yang tak tertandingi di seluruh spektrum.
Dari ultraviolet ke inframerah, coupler FBT 1 × 2 pm Optico mendukung rentang panjang gelombang yang sangat luas - mencakup dari 405 nm hingga 2000 nm. Apakah aplikasi Anda memerlukan presisi presisi atau presisi wideband (± 40 ~ 100 nm), ± 40 nm), sendok FBT PM kami menawarkan pilihan luas untuk memenuhi kebutuhan optik kuantum, interferometri serat, sistem biomedis, dan aplikasi telekomunikasi.
Spesifikasi produk
|
Parameter |
Spesifikasi |
|||||
|
Panjang gelombang operasi |
480 ± 15nm |
780 ± 15nm |
980 ± 15nm |
1064 ± 65nm |
1950 ± 100nm |
|
|
Kehilangan penyisipan |
50:50 |
4.1 /4.1 |
3.9 /3.9 |
3.6 /3.6 |
4.1 /4.1 |
3.4/3.4 |
|
25:75 |
2.2/7.2 |
2.0/7.0 |
1.7/6.7 |
2.0/7.5 |
1.6/6.5 |
|
|
90:10 |
1.3/11.5 |
1.1/11.1 |
0.9/10.9 |
1.0/11.9 |
0.8/10.8 |
|
|
99:1 |
0.9/24.8 |
0.7/24.6 |
0.5/24.4 |
0.6/27.5 |
0.4/23.3 |
|
|
Rasio kepunahan |
50:50 |
18.0/18.0 |
18.0/18.0 |
20.0/20.0 |
18.0/18.0 |
20.0/20.0 |
|
25:75 |
18.0/18.0 |
18.0/18.0 |
20.0/20.0 |
18.0/18.0 |
20.0/18.0 |
|
|
90:10 |
18.0/18.0 |
18.0/18.0 |
20.0/20.0 |
18.0/18.0 |
20.0/17.0 |
|
|
99:1 |
16.0/16.0 |
16.0/16.0 |
20.0/16.0 |
18.0/18.0 |
20.0/11.0 |
|
|
Kehilangan kembali (DB) |
Min |
60 |
||||
|
Kehilangan Kelebihan (DB) |
Max |
0.7 |
0.5 |
0.3 |
0.5 |
0.5 |
|
PDL |
<0.1 dB |
|||||
|
Suhu operasi |
-40 derajat ke +85 derajat |
|||||
|
Tipe serat |
PM yang koheren |
|||||
|
Rasio kopling |
1% hingga 50% (dapat disesuaikan) |
|||||
|
Konfigurasi |
1x2, 2x2 tersedia |
|||||
|
Panjang kuncir |
Dapat disesuaikan |
|||||
|
Bahan jaket |
900μm/2.0mm/3.0mm PVC atau tabung baja |
|||||
| Untuk lebih panjang gelombangOEM/ODM, pleASE merujuk pada spesifikasi terlampir | ||||||
Fitur Produk
- Rasio kepunahan tinggi: Secara efektif mempertahankan keadaan polarisasi cahaya, memastikan stabilitas dalam aplikasi yang sensitif terhadap polarisasi.
- Kehilangan penyisipan rendah: Menggunakan teknologi tapering yang tepat untuk memberikan kinerja optik yang sangat baik.
- Stabilitas yang sangat baik: Menjaga kinerja yang andal di bawah berbagai suhu dan tekanan mekanis, membuatnya cocok untuk lingkungan yang beragam.
- Struktur kompak: Faktor bentuk kecil memungkinkan integrasi dan pemasangan yang mudah.
- Rasio kopling berganda tersedia: Ditawarkan dalam konfigurasi 1 × 2 dan 2 × 2, dengan rasio kopling yang dapat disesuaikan dari 1% hingga 50%.
Opsi yang dapat disesuaikan
- Panjang gelombang operasi: Dapat disesuaikan dari 650 nm hingga 2000 nm
- Rasio kopling dan jumlah saluran: Opsi seperti 1 × 3, 1 × 4, dll.
- Jenis serat: PM Panda, PM Panda + SM, dll.
- Panjang kuncir dan bahan jaket: Tersedia dalam jaket PVC 900 μm, 2,0 mm, atau 3,0 mm, atau tabung baja.
Aplikasi produk
- Sistem komunikasi optik berkecepatan tinggi

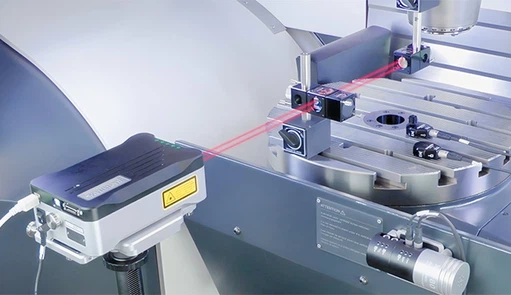

- Sistem interferometri dan penginderaan serat optik
- Kontrol polarisasi dalam sistem laser
- Optik kuantum dan pengukuran presisi
- Pengujian terintegrasi perangkat yang memelihara polarisasi
Tag populer: Polarisasi Mempertahankan 1x2 FBT Coupler, Cina, produsen, pemasok, pabrik, grosir, disesuaikan
Kehilangan nsertion: Pengurangan daya optik dari input ke output coupler. Untuk perangkat yang menjaga polarisasi (PM), pengukuran ini dilakukan di bawah kondisi spesifik yang biasanya dengan sumbu cepat diblokir. Ini berarti kehilangan penyisipan diukur secara eksklusif untuk cahaya yang ditransmisikan melalui sumbu lambat, sedangkan sumbu cepat ditekan.
Formula Perhitungannya:
Rasio Kepunahan (ER):Rasio daya output antara sumbu lambat dan sumbu cepat, menunjukkan kemampuan perangkat untuk mempertahankan polarisasi di sepanjang sumbu tunggal.
Formula Perhitungannya:
PSumbu lambat:Daya optik selaras dengan sumbu lambat pada output.
PSumbu Cepat:Kebocoran daya optik di sepanjang sumbu cepat pada output.
Metode Uji:
Gunakan sumber cahaya terpolarisasi dan luncurkan cahaya di sepanjang sumbu lambat.
Gunakan pemisah polarisasi (misalnya, splitter balok polarisasi, PBS) untuk memisahkan sumbu lambat dan cepat pada output.
Ukur daya output masing -masing pada sumbu lambat dan cepat.
PDL (Kehilangan Tergantung Polarisasi):Variasi dalam kehilangan penyisipan perangkat ketika keadaan polarisasi dari lampu input berubah.
Formula Perhitungannya:
PMax: Daya output maksimum yang diukur dalam berbagai keadaan polarisasi.
PMin: Daya output minimum yang diukur dalam berbagai keadaan polarisasi.
Metode Uji:
Lampu sinyal input menggunakan sumber cahaya dengan keadaan polarisasi yang dapat disesuaikan.
Putar keadaan polarisasi untuk mengamati nilai -nilai kerugian penyisipan maksimum dan minimum.
Hitung PDL berdasarkan nilai maksimum dan minimum.
Kehilangan pengembalian:Return Loss (RL) mengacu pada rasio daya cahaya yang dipantulkan kembali dari ujung input perangkat ke daya input (dinyatakan dalam desibel DB), yang mencerminkan kemampuan perangkat untuk menekan cahaya yang dipantulkan.
Formula Perhitungannya:
Pkembali : Daya optik dipantulkan kembali ke terminal input.
Pmasukan: Daya optik input.
Metode Uji:Gunakan OTDR atau penguji refleksi khusus untuk mengukur daya optik yang dipantulkan pada ujung input perangkat, dan menghitung kehilangan kembali (RL).
Kelebihan kerugian (EL):Kelebihan kerugian mengacu pada perbedaan antara daya input dan daya output total perangkat-IE, kehilangan daya tambahan di luar rasio kopling yang dimaksud. Ini secara langsung mempengaruhi keseluruhan kehilangan penyisipan (IL) dari perangkat dan memengaruhi anggaran daya sinyal sistem.
Kontrol proses yang sangat baik dapat secara efektif mengurangi kelebihan kerugian, sehingga meningkatkan kinerja perangkat secara keseluruhan.
Formula Perhitungannya:
Pdi dalam:Input daya optik
P1 dan p2: Pekerjaan optik output yang diukur pada dua port output (seperti port1 dan port2
