Shenzhen Optico Communication Co, Ltd adalah salah satu produsen dan pemasok kabel patch om4 breakout mpo yang paling kredibel di Cina. Jangan ragu untuk grosir produk khusus berkualitas tinggi dengan harga kompetitif dari pabrik kami. Jika Anda memiliki pertanyaan tentang sampel gratis, jangan ragu untuk mengirim email kepada kami.
Profil Produk

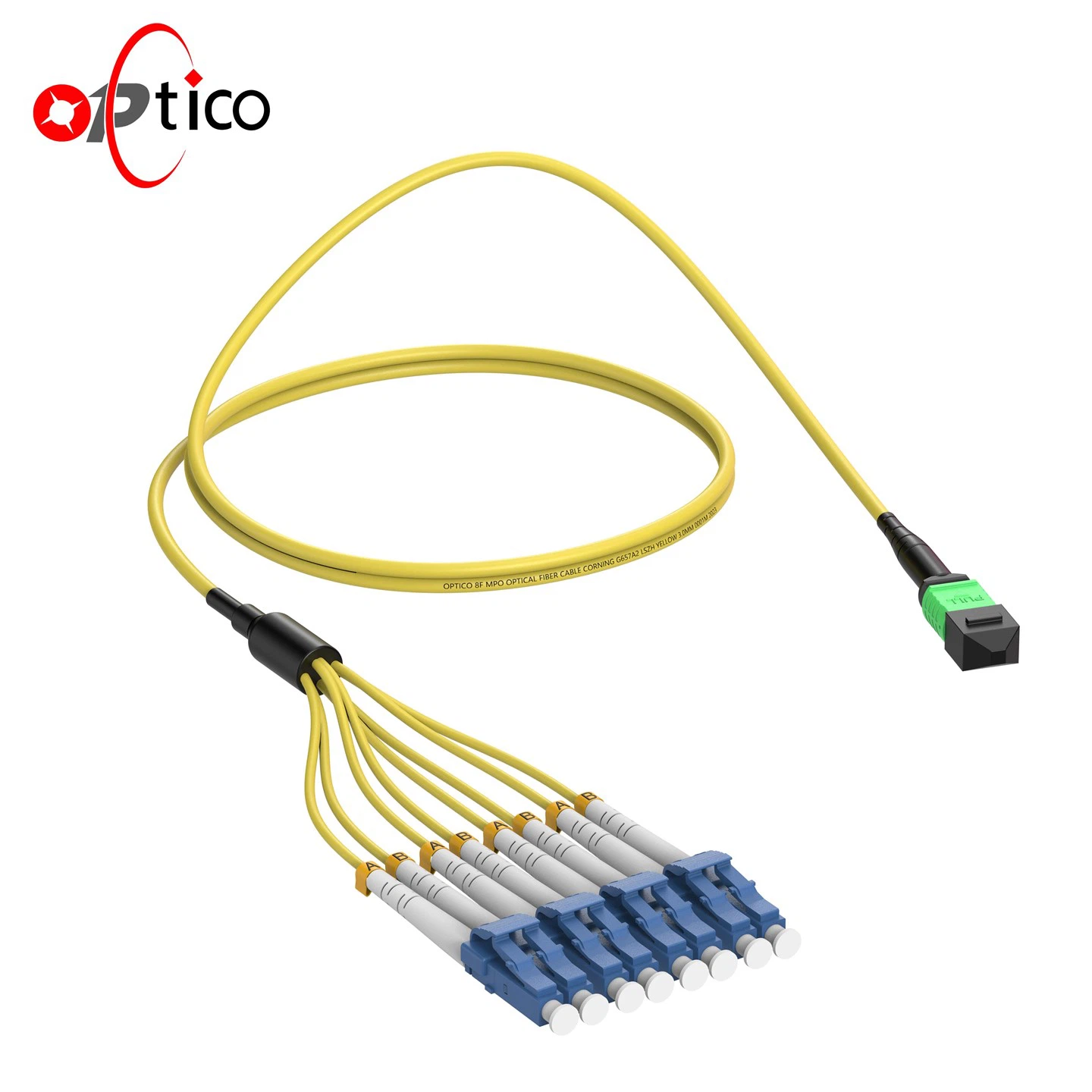

Kabel patch breakout MPO, juga disebut kabel patch fanout, adalah solusi inovatif yang dirancang untuk aplikasi yang mengutamakan-penghematan ruang, seperti panel patch atau saluran kabel. Diamemungkinkan pengelolaan kabel dan konektivitas yang efisien sekaligus memastikan keandalan dan{0}}performa tinggi.
Kabel ini dirancang untuk menyederhanakan transisi dari jaringan fiber standar ke infrastruktur berbasis-MTP/MPO-berperforma tinggi tanpa mengorbankan kualitas atau keandalan sinyal. Setiap kabel fanout dilengkapi konektor MTP/MPO (jantan atau betina) di satu ujung dan konektor dupleks individual-seperti LC, FC, SC, atau ST-di sisi lain. Desain ini memungkinkan integrasi yang mulus antara arsitektur jaringan lama dan modern.
Kabel breakout MPO ideal untuk koneksi langsung-jarak pendek, mendukung kecepatan data 40G, 100G, 200 G atau lebih tinggi (seperti OM5), menjadikannya sempurna untuk aplikasi-berkecepatan tinggi,-bandwidth tinggi. "MPO" adalah singkatan dari Multifiber Push-On, antarmuka standar yang memfasilitasi konektivitas yang cepat, aman, dan efisien.
Spesifikasi produk
| Sifat Fisik | Parameter | ||
| Jumlah Serat | 8/12/16/24/32/48 Serat / Kustom | ||
| Modus Serat | SM(OS2)/MM(OM3/OM4/OM5) | ||
| Tipe Konektor | Konektor A: US Conec MTP Perempuan/Pria; MPO Wanita/Pria | ||
| Konektor B: LC/SC/FC/ST | |||
| Polaritas | Tipe A/B/C | ||
| Jaket Kabel | PVC/LSZH/OFNP | ||
| Warna Jaket | Kuning/Aqua/Magenta/Hijau Limau/Khusus | ||
| Diameter Kabel (mm) | 3 | ||
| Radius Tikungan Minimum | 7.5 | ||
| Serat dan Panjang Boot | Dapat disesuaikan | ||
|
|
|||
| Properti Optik | Parameter | ||
| Kerugian Penyisipan (dB) | Kerugian Standar | Kerugian Rendah | Kerugian Sangat Rendah |
| Kurang dari atau sama dengan 0,7 | SM Kurang dari atau sama dengan 0,35, MM Kurang dari atau sama dengan 0,5 | Kurang dari atau sama dengan 0,25 | |
| Kerugian Pengembalian (dB) | SM Lebih besar dari atau sama dengan 60, MM Lebih besar dari atau sama dengan 20 | ||
| Panjang gelombang (nm) | SM 1310/1550, MM 850/1300 | ||
| Kekuatan Tarik (N) | Jangka Panjang | Jangka Pendek | |
| 70N | 220N | ||
| Suhu Operasional (derajat) | -40 ~ +85 | ||
| Suhu Penyimpanan (derajat) | -20 ~ +70 | ||
Fitur Produk
Penyambungan Fusi Array
Kabel fanout MTP dengan penyambungan fusi susunan ideal untuk menyambungkan kabel pabrik luar ke kuncir pita telanjang. Metode penyambungan fusi ini memastikan sambungan yang aman dan tahan lama, meminimalkan kehilangan sinyal, dan menjaga integritas sinyal.
Daya Tahan dan Keandalan
Kabel fanout MTP dirancang untuk tahan terhadap kondisi pengoperasian yang keras, memiliki toleransi suhu yang luas, kekuatan tarik tinggi, dan radius tekukan yang diminimalkan. Hal ini memastikan daya tahan dan keandalannya, bahkan di lingkungan pemasangan yang menantang.
Kerugian Penyisipan Sangat Rendah dan Kerugian Pengembalian Tinggi
Kabel fanout MTP memiliki fitur insertion loss yang rendah kurang dari 0,25dB, memastikan redaman sinyal minimal dan memaksimalkan kinerja koneksi serat optik.
Dengan return loss lebih dari 35dB untuk multimode, lebih dari 55dB untuk mode tunggal, dan lebih dari 60dB untuk konektor APC (sudut kontak fisik), fan-out memberikan sifat refleksi sinyal yang sangat baik, meminimalkan degradasi sinyal dan memastikan transmisi yang andal
Kustomisasi
Kabel fanout MTP dapat disesuaikan dengan kebutuhan panjang tertentu, memungkinkan solusi khusus yang memenuhi kebutuhan pemasangan unik dan mendorong manajemen kabel yang efisien.
Serat Corning/YOFC
Konektor CONEC MPO AS
Ferrule Keramik CCTC
Detail cabang
Kepercayaan Merek Kami Berasal dari Tim Produksi yang Kuat
Aplikasi
Jumper serat cabang MTPMPO 8 inti mewujudkan koneksi langsung dari 40G SR4 ke 10G SR
Jumper tulang punggung MTPMPO 12-core dan panel adaptor 40G mewujudkan peningkatan jaringan 10G hingga 40G
Jumper serat batang MTPMPO 40G SR4 dan 12-core secara langsung
100% Diuji Secara Ketat Sebelum Pengiriman
tes IL/RL
tes 3D
Tes suhu
Gambar Produksi
OPTICO memiliki tim insinyur yang kuat, gambar instruksi produksi, logo, warna, konektor, jumlah inti, dan persyaratan khusus lainnya dapat disesuaikan.
Selamat datang untuk menghubungi kami untuk menyesuaikan kebutuhan khusus Anda.
Solusi Konektivitas
Solusi Kabel Batang 25G
1. Solusi Pengkabelan Inti:
A. Peralatan Koneksi Inti
Dilengkapi dengan-saklar berkinerja tinggi danModul Transceiver Optik 25G SFP28, kecepatan transmisi datanya bisa mencapai 25,78 Gb/s.
B. Metode Koneksi Serat:
MemanfaatkanKabel Serat Optik Fanout 12 Inti MPO-LCatauKabel Patch MTP 12 Intiuntuk menghubungkan Peralatan.
Alternatifnya, kita bisa menggunakan 8F MPO-MPO Female Trunk Cable OM3 untuk menyambungkannya.
C. Manajemen Kabel Fiber:
MenggunakanPanel MTP 12 Pelabuhan,DanLaci Geser yang Dibongkar dengan Kerapatan Tinggi 1U 1Uuntuk menyimpan dan mengatur kabel agar tidak berantakan.
2. Inti untuk Mengakses Koneksi
MenerapkanKabel Batang 24F 2×12 MPO OM3 Betinaatau24F MPO-Kabel Batang Wanita MPO OS2untuk menghubungkan inti dan akses.
3. Akses Solusi Pengkabelan
Sama seperti solusi kabel inti.
Sertifikat
SM
Resusitasi jantung paru
ISO
RoHS
Berbagai Uji Keandalan Dari Lab{0}}pihak Ketiga
Uji Kopling
Uji Jatuh
Uji Daya Tahan
Uji Suhu dan Kelembapan Konstan-Tinggi
Uji Suhu Tinggi-Rendah
Tes Kerugian
Uji Inspeksi Penampang Mikro
Tahan terhadap Uji Tekuk Berulang
Uji Pembakaran Vertikal Tunggal
Uji Perubahan Suhu
Tes UV
Pengiriman (7-15 Hari)
Bagaimana Kami Dapat Mendukung Anda
Respon cepat dalam 24 jam
Layanan-ke-konsultasi satu lawan satu
Dukungan tim teknis profesional (RL bahkan dapat mencapai konektor 85dB/Grade B)
Kontrol kualitas super ketat (Eksperimen colokan 1000 kali nyata)
Kapasitas produksi yang besar
Jangan pernah mengubah harga secara sembarangan
