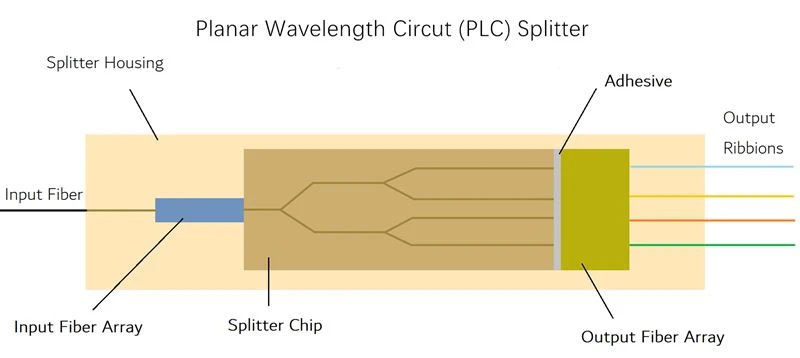

Pembagi PLC, juga disebut Pembagi Sirkuit Pemandu Gelombang Planar, adalah perangkat yang digunakan untuk membagi satu atau dua berkas cahaya menjadi beberapa berkas cahaya secara seragam atau menggabungkan beberapa berkas cahaya menjadi satu atau dua berkas cahaya. Ini adalah perangkat optik pasif dengan banyak terminal input dan output, terutama berlaku untuk PON (EPON, GPON, BPON, FTTX, dll.) untuk menghubungkan MDF (bingkai distribusi utama) dan peralatan terminal dan untuk mencabangkan sinyal optik.
Pembagi PLC menyediakan solusi distribusi cahaya berbiaya rendah dengan stabilitas dan keandalan tinggi. Pemisah PLC dapat menawarkan rasio pemisahan hingga 1x64, yang umumnya lebih tinggi daripada pemisahan pembagi FBT daripada jenis pembagi optik umum lainnya.
Parameter | Satuan | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | |
Insertion Loss pada 23℃ | Maks | dB | 3.8 | 7.1 | 10.4 | 13.7 | 17.0 | 20.3 |
Keseragaman Saluran | Maks | dB | 0.5 | 0.6 | 1.0 | 1.3 | 1.5 | 1.7 |
PDL | Maks | dB | 0.2 | 0.2 | 0.3 | 0.3 | 0.4 | 0.4 |
Panjang gelombang operasi | nm | 1260～1650 | ||||||
Mengembalikan kerugian | min | dB | 55 | |||||
Directivity | min | dB | 55 | |||||
Suhu Operasional | ℃ | -40～85 | ||||||
Suhu Penyimpanan | ℃ | -40～85 | ||||||
Jenis serat: | - | G.657.A1 atau Disesuaikan | ||||||
Tipe Dasar | Dimensi: | mm | 4×4×40 | 4×4×40 | 4×4×40 | 4×4×50 | 4×7×50 | 4×12×60 |
Tipe SFF 900um | mm | 4×7×60 | 4×7×60 | 4×7×60 | 4×12×60 | 6×20×80 | 6×40×100 | |
Tipe Modul ABS | mm | 10×80×100 | 10×80×100 | 10×80×100 | 18×80×120 | 18×80×120 | 18×115×140 | |
Corning / YOFC / Serat yang disesuaikan

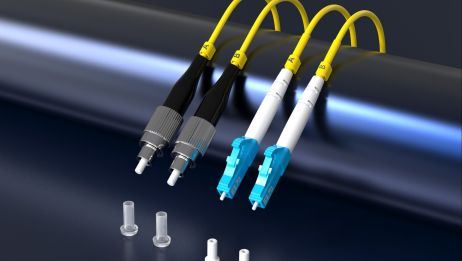

Konektor ferrule keramik berkualitas tinggi

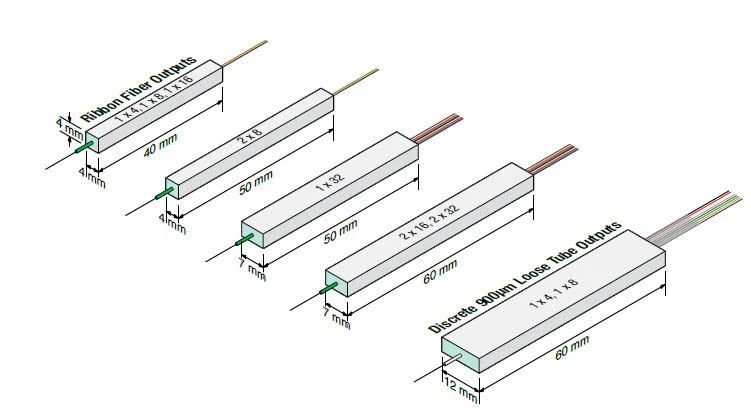

Ukuran kecil dan menghemat ruang

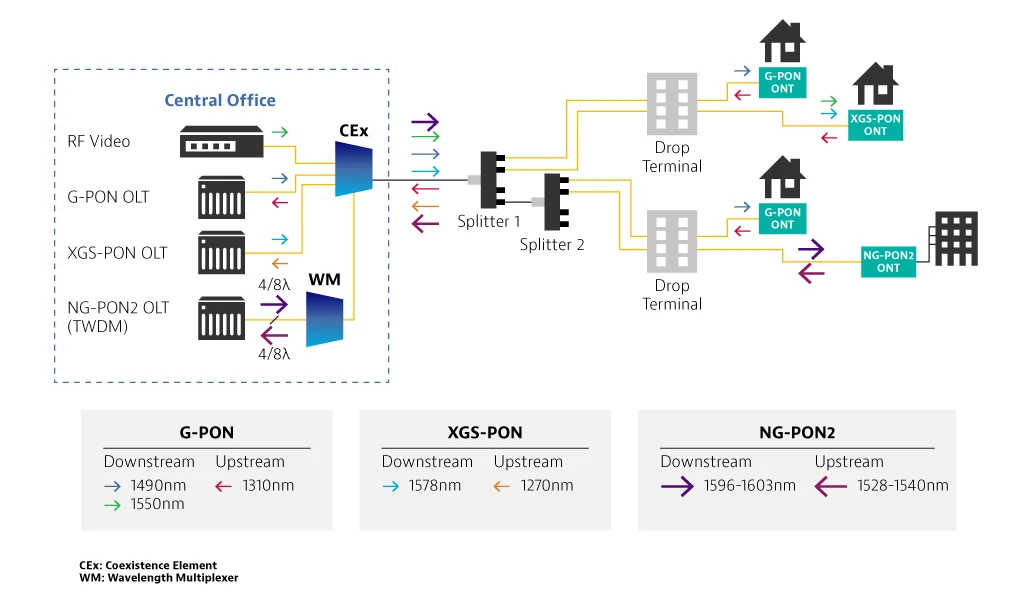

Jaringan PON

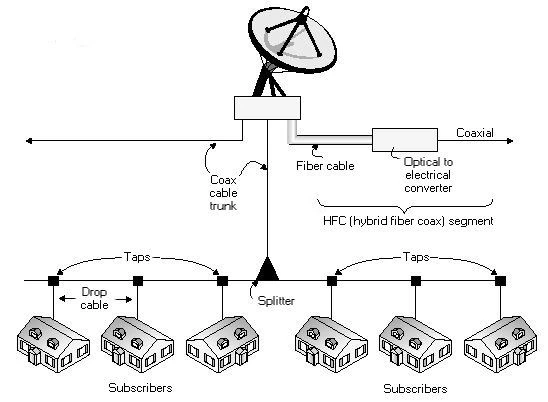

Sistem CATV dan LAN

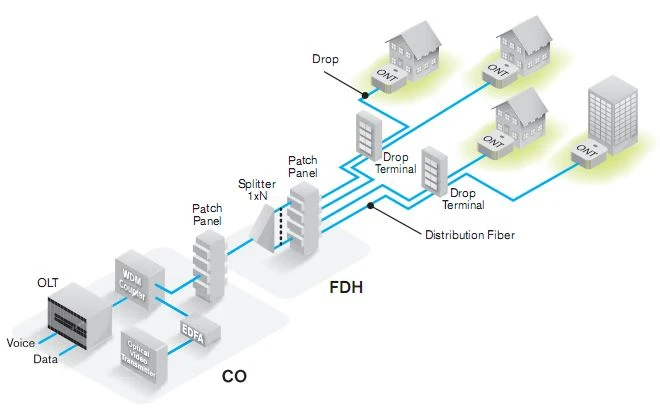

Jaringan FTTH

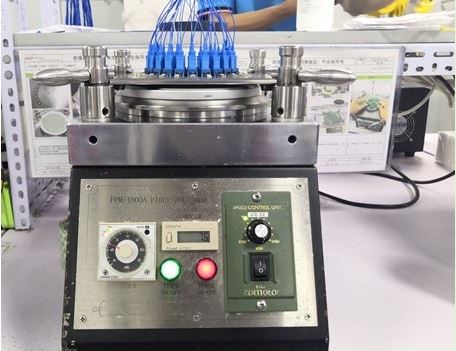

Pemolesan permukaan akhir
Tes IL/RL
Tes permukaan akhir
CE
RJP
ISO
ROHS
| Tipe Pemisah PLC | Karakteristik |
|---|---|
| Pemisah PLC Serat Telanjang | -Semua ujungnya adalah serat telanjang (0.9/2.0/3.0µm), mudah disambung. -Membutuhkan sedikit ruang selama pemasangan kabel. |
| Pemisah PLC Tanpa Blok | -Menyerupai splitter PLC serat telanjang dengan konektor serat optik. Menggunakan paket tabung stainless untuk chip splitter PLC. |
| Pemisah PLC Fanout | -Umumnya menggunakan serat penyangga 0.9mm. -Menambahkan panjang serat pita yang diakhiri dengan kit fanout di belakang chip split PLC. |
| Pemisah PLC ABS | -Menggunakan kotak plastik ABS untuk menahan chip splitter PLC. - Serat masukan dan serat keluaran disusun pada pelat yang sama dari kotak ABS. -Dapat dipasang di unit/kandang rak 19” standar. |
| Pemisah PLC Kotak LGX | -Seluruh PLC splitter ditempatkan dalam kotak logam dan adaptor serat optik untuk serat input dan output berada di panel depan. -Dapat digunakan berdiri sendiri atau dipasang di unit rak/kandang standar. |
| Pemisah PLC Mini Plug-in | -Sepertinya LGX box PLC splitter tapi biasanya menggunakan material box ABS. -Dapat digunakan dalam kotak distribusi serat luar ruangan di FTTX. |
| Pemisah Rak Mount PLC | -Menggunakan paket desain standar 19”. -Dapat dipasang di rak server di pusat data atau ruang server. -Cocok untuk kabel kepadatan tinggi, hingga 64 port output dalam paket 1U. |
Kami di sini untuk menjadi mitra jangka panjang Anda, selamat datang untuk berkonsultasi dengan kami!

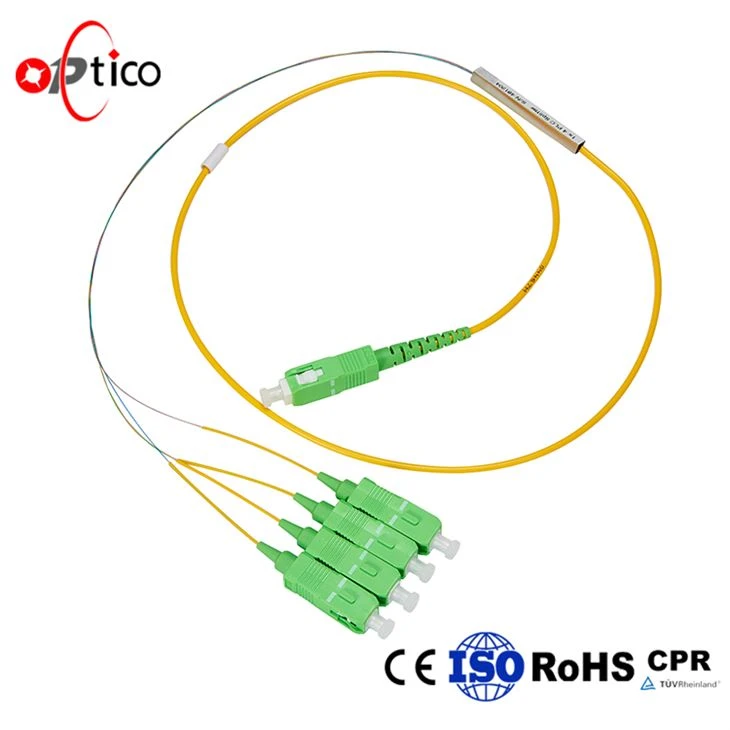

Tag populer: 1x4 tabung baja mini plc splitter, Cina, produsen, pemasok, pabrik, grosir, disesuaikan
