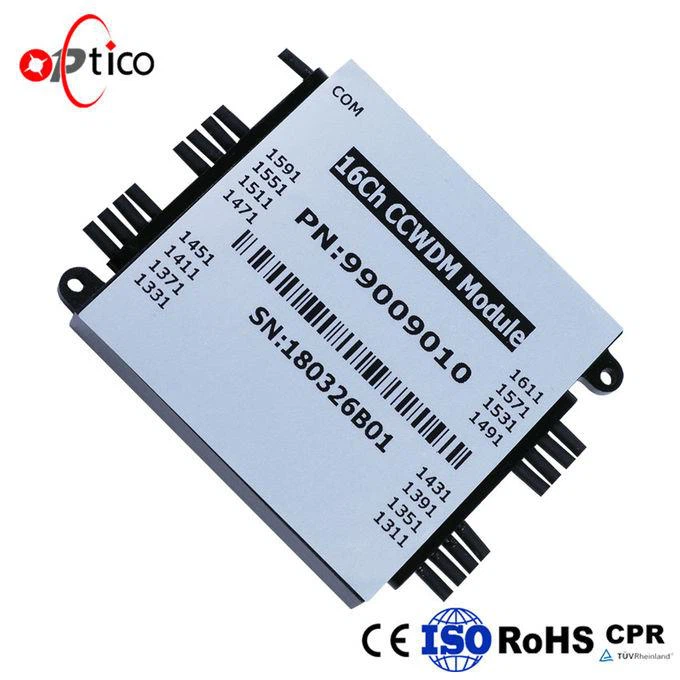

Modul CCWDM 16ch

16-Channel CWDM Mux/Demux Module didasarkan pada teknologi filter film tipis. Mereka dapat digunakan dalam aplikasi daya tinggi dalam sistem WDM. Produk mengadopsi kerajinan paket kedap udara dan stabilitas lingkungan. CWDM dapat mengatasi kekurangan serat dan transmisi bisnis yang transparan, dan mengurangi biaya pembangunan jaringan. Dengan konsumsi daya rendah berbiaya rendah dan kompak kecil, ini banyak digunakan dalam agregasi metro dan lapisan akses untuk melakukan transmisi dalam waktu singkat.

Kirim permintaan

Modul CCWDM 16ch

Compact Coarse Wavelength Division Multiplexing (CCWDM) adalah penggunaan Multiplexer Serat Optik untuk berbagai panjang gelombang sinyal cahaya yang dimultipleks ke serat optik tunggal untuk transmisi, di ujung penerima tautan, dengan sinyal campuran serat Multiplexer Fiber Optik didekomposisi menjadi sinyal panjang gelombang yang berbeda, terhubung ke perangkat penerima masing-masing.Optico sekarang menawarkan modul Mini CWDM (CCWDM) yang menyediakan ekspansi kapasitas bandwidth untuk pertumbuhan jaringan di masa depan dalam salah satu paket terkecil di industri.Modul CWDM yang ringkas didasarkan pada teknologi optik ruang bebas. tersedia dalam konfigurasi 4 atau 8 saluran. Ini memiliki kerugian penyisipan keseluruhan yang lebih rendah dan keseragaman yang lebih baik di seluruh saluran. Ukurannya yang ringkas dan baki pembawa yang unik membedakannya, membuatnya lebih mudah untuk digunakan dalam berbagai situasi lapangan.

Parameter	4Ch	8Ch	16Ch	18Ch
Panjang Gelombang Operasi (nm)	1260~1620
Panjang Gelombang Saluran (nm)	1270.1290,...,1590,1610, atau 1271.1291,...,1591,1611
Jarak Saluran (nm)	20
Saluran Passband (nm)	CWL{}/-6.5nm
Kerugian Penyisipan (dB)	≤1.2	≤1.5	≤2.2	≤2.2
Riak Saluran (dB)	≤0.4
Isolasi (dB)	Bersebelahan	& gt;30
	Tidak berdekatan	& gt;40
Dispersi Mode Polarisasi (ps)	≤0.2
Rugi Ketergantungan Polarisasi (dB)	≤0.2
Direktivitas (dB)	& gt;45
Rugi Pengembalian (dB)	& gt;45
Penanganan Daya Maksimum (mW)	500
Suhu Operasi (℃)	-5~+70
Suhu Penyimpanan (℃)	-40~85
Jenis serat:	G657A1 atau Disesuaikan
Penyambung	TBD
Dimensi paket (mm)	L44 x W28 x H6.2		L50 x W50 x H7
Perkataan:
* 1. Semua parameter tanpa konektor
*2.Konektor Rugi: 0.2dB/setiap ditambahkan

16ch CCWDM Module

Aplikasi

Pemantauan Jalur
Jaringan WDM
Telekomunikasi
Aplikasi Seluler
Penguat Serat Optik
Akses Jaringan

Fitur

Bebas Epoxy di Jalur Optik
Isolasi Tinggi
Rugi Optik Rendah dan Sensitivitas Polarisasi
Ukuran Mini Ringkas
Telcordia GR-1221 Berkualitas

Panduan Pembelian

Jumlah saluran	Struktur	Jenis Kuncir	Panjang Serat	Penyambung	Panjang gelombang transmisi
4	mux	serat telanjang	1m	SC/APC	1270nm
8	Demux	0.9mm	2m	LC/PC	1290nm
`6		1.0mm	...	...	...
28		2.0mm	Disesuaikan	Disesuaikan	1610nm
