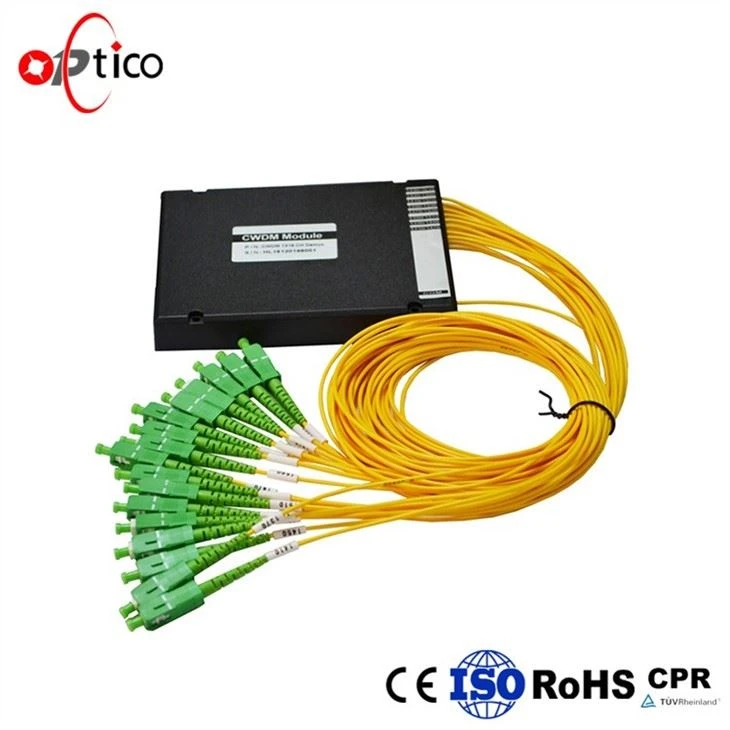

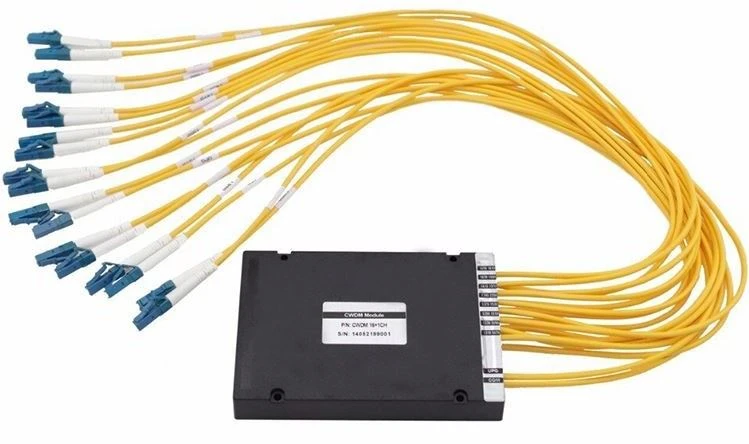

CWDM adalah teknologi transmisi WDM berbiaya rendah untuk lapisan akses jaringan area metropolitan. Pada prinsipnya, CWDM menggunakan multiplekser optik untuk sinyal optik multipleks dari panjang gelombang yang berbeda menjadi serat optik tunggal untuk transmisi. Pada akhir penerimaan tautan, sinyal campuran dalam serat optik diurai menjadi panjang gelombang yang berbeda dengan cara demultiplexer optik. Sinyal, sambungkan ke perangkat penerima yang sesuai.
Parameter | 4 Saluran | 8 Saluran | 18 Saluran | ||||
Lendir | Lendir | Demux (Demux) | Lendir | Demux (Demux) | Lendir | Demux (Demux) | |
Saluran Panjang Gelombang (nm) | 1270 ~1610 | ||||||
Akurasi panjang gelombang tengah (nm) | ±0,5 | ||||||
Penspasian Saluran (nm) | 20 | ||||||
Passband Saluran (bandwidth @-0.5dB (nm) | >13 | ||||||
Kerugian Penyisipan (dB) | ≤1,6 | ≤2,5 | ≤3.0 | ||||
Keseragaman Saluran (dB) | ≤0,6 | ≤1.0 | ≤1,5 | ||||
Saluran Riak (dB) | 0.3 | ||||||
Isolasi (dB) | berdekatan | N/a | >30 | N/a | >30 | N/a | >30 |
Tidak berdekatan | N/a | >40 | N/a | >40 | N/a | >40 | |
Sensitivitas Suhu Kehilangan Inertion (dB/°C) | <> | ||||||
Pergeseran Suhu Panjang Gelombang (nm/°C) | <> | ||||||
Kehilangan Tanggungan Polarisasi (dB) | <> | ||||||
Dispersi Mode Polarisasi | <> | ||||||
Direktivitas (dB) | >50 | ||||||
Kerugian Pengembalian (dB) | >45 | ||||||
Penanganan Daya Maksimum (mW) | 300 | ||||||
Suhu Optimal (°C) | -5 ~+75 | ||||||
Suhu Penyimpanan (°C) | -40~85 | ||||||
Fitur:
Pita operasi yang luas
Kehilangan berlebih rendah
Stabilitas dan keandalan yang tinggi
Aplikasi:
Sistem komunikasi serat multi mode
LAN Optik
Instrumen uji
Sensor serat optik
