Modul multi-channel multiplexer / demultiplexer (Mux / DeMux) DWDM tersedia pada jarak saluran ITU 200GHz. Mereka menunjukkan kerugian rendah, ketidakpekaan suhu, dan kinerja yang andal dalam aplikasi sistem apa pun. Modul Mux/DeMux menawarkan solusi manajemen panjang gelombang berbiaya rendah yang cocok untuk aplikasi jarak jauh, metro, dan akses. Teknologi DWDM menggunakan bandwidth dan karakteristik kerugian rendah dari single -mode fiber dan menggunakan beberapa panjang gelombang sebagai pembawa untuk memungkinkan setiap saluran pembawa mentransmisikan secara bersamaan dalam serat. Dibandingkan dengan sistem saluran tunggal universal, WDM-DWDM padat tidak hanya sangat meningkatkan kapasitas komunikasi sistem jaringan, sepenuhnya memanfaatkan bandwidth serat optik, tetapi juga memiliki banyak keuntungan seperti ekspansi sederhana dan kinerja yang andal, terutama dapat akses langsung Berbagai layanan membuat prospek aplikasinya sangat cerah. Dalam operasi aktual, untuk dapat memanfaatkan sumber daya broadband yang dihasilkan oleh serat mode tunggal di area low-loss 1.55pm, low-loss area serat perlu dibagi menjadi beberapa saluran optik sesuai dengan frekuensi dan panjang gelombang yang berbeda, dan Saluran optik membentuk gelombang pembawa, yang kita sebut gelombang cahaya. Pada saat yang sama, demultiplexer digunakan untuk menggabungkan berbagai sinyal dengan panjang gelombang tertentu yang berbeda pada ujung transmisi. Sinyal gabungan ini secara kolektif dilewatkan ke serat optik untuk transmisi sinyal. Saat mentransmisikan ke ujung penerima, ini digabungkan pada panjang gelombang yang berbeda menggunakan demultiplexer optik. Sinyal gelombang cahaya yang berbeda didekomposisi dan dipisahkan menjadi keadaan awal untuk mewujudkan fungsi mentransmisikan banyak sinyal berbeda dalam satu serat optik.
Parameter | 4-Saluran | 8-Saluran | 16-Saluran | ||||
| mux | Demux | mux | Demux | mux | Demux | ||
Panjang Gelombang Saluran (nm) | Jaringan ITU 100GHz | ||||||
Jarak Saluran (GHz) | 100(0.8nm) | ||||||
Saluran Passband (@-0.5dB bandwidth(nm) | & gt;0,25 | ||||||
Kerugian Penyisipan (dB) | ≤1.8 | ≤3.7 | ≤5.5 | ||||
Keseragaman Saluran (dB) | ≤0.6 | ≤1.0 | ≤1.5 | ||||
Riak Saluran (dB) | & lt;0.3 | ||||||
Isolasi (dB) | Bersebelahan | N/A | & gt;30 | N/A | & gt;30 | N/A | & gt;30 |
Tidak berdekatan | N/A | & gt;40 | N/A | & gt;40 | N/A | & gt;40 | |
Sensitivitas Suhu Kehilangan Penyisipan (dB / ) | & lt;0,005 | ||||||
Pergeseran Suhu Panjang Gelombang (nm/℃) | & lt;0,002 | ||||||
Rugi Ketergantungan Polarisasi (dB) | & lt;0,1 | & lt;0,1 | & lt;0,15 | ||||
Dispersi Mode Polarisasi(ps) | & lt;0,1 | ||||||
Directivity (dB) | ≥50 | ||||||
Kembali Rugi (dB) | ≥45 | ||||||
Penanganan Daya Maksimum (mW) | 300 | ||||||
Suhu Operasi (℃) | -5~+75 | ||||||
Suhu Penyimpanan (℃) | -40~+85 | ||||||
Dimensi paket (mm) | A: L100×W80×H10 | ||||||
| B: L120×W80×H18 | |||||||
| C: L141×W115×H18 | |||||||
Keuntungan DWDM:
Jaringan transportasi optik DWDM menyediakan infrastruktur transmisi yang ekonomis, berkapasitas besar, survivabilitas tinggi, dan fleksibel di jaringan masa depan, yang memiliki prospek yang sangat menarik. Fitur utamanya adalah:
1, kapasitas tinggi. Laju setiap panjang gelombang dapat mencapai 40Gbit / s, dan satu serat dapat mentransmisikan lebih dari 160 panjang gelombang.
2. Perutean panjang gelombang: Dalam jaringan WDM, perutean dicapai melalui perangkat selektif panjang gelombang, dan koneksi topologi antara berbagai node pada panjang gelombang yang berbeda dibuat.
3. Transparansi. Jaringan transmisi optik WDM akan memberikan transparansi baru yang berbeda dari SDH / SONET, yaitu panjang gelombang transmisi tidak tergantung pada protokol dan kecepatan. Ini adalah keuntungan utama dari jaringan transmisi optik WDM, yang menjamin bahwa jaringan transmisi optik dapat digunakan di saluran optik. Protokol apapun dapat ditransmisikan, dan sinyal dari berbagai bit rate juga dapat ditransmisikan.
4, konfigurasi ulang: Jaringan transmisi optik WDM dapat mewujudkan fungsi rekonstruksi dinamis saluran panjang gelombang optik melalui koneksi silang optik (OXC) dan teknologi penambahan / penurunan optik (OADM)
5, Kompatibilitas. Agar diakui oleh pasar, jaringan transmisi optik WDM harus kompatibel dengan teknologi jaringan transmisi asli, terhubung ke jaringan transmisi yang ada dan memungkinkan teknologi yang ada untuk terus berfungsi, sehingga dapat mempertahankan investasi awal pengguna.
Aplikasi DWDM:
1. Saluran pemantauan optik (OSC) dari sistem DWDM
2. Optik Terminal Multiplexer (OTM)
3. penguat serat (OLA)
4.optical add / drop multiplexer OADM, fungsi OXC
5. repeater listrik (REG)
6.Aplikasi teknologi DWDM dalam sistem tenaga

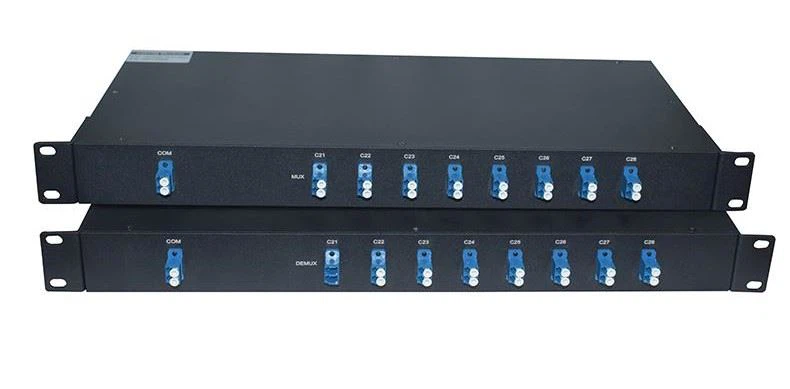

Tag populer: c21 ~ c28 8 saluran mux - demux dwdm 8ch serat tunggal 1u 19' rack mount dwdm, Cina, produsen, pemasok, pabrik, grosir, disesuaikan
